Western University
Network Architecture
ผังเครือข่าย 3 วิทยาเขต · MPLS hub-and-spoke · คลิกวิทยาเขตเพื่อดูอุปกรณ์ภายใน
3 วิทยาเขตMPLS Hub-SpokeInternet 2 รายFirewall ทุกจุด

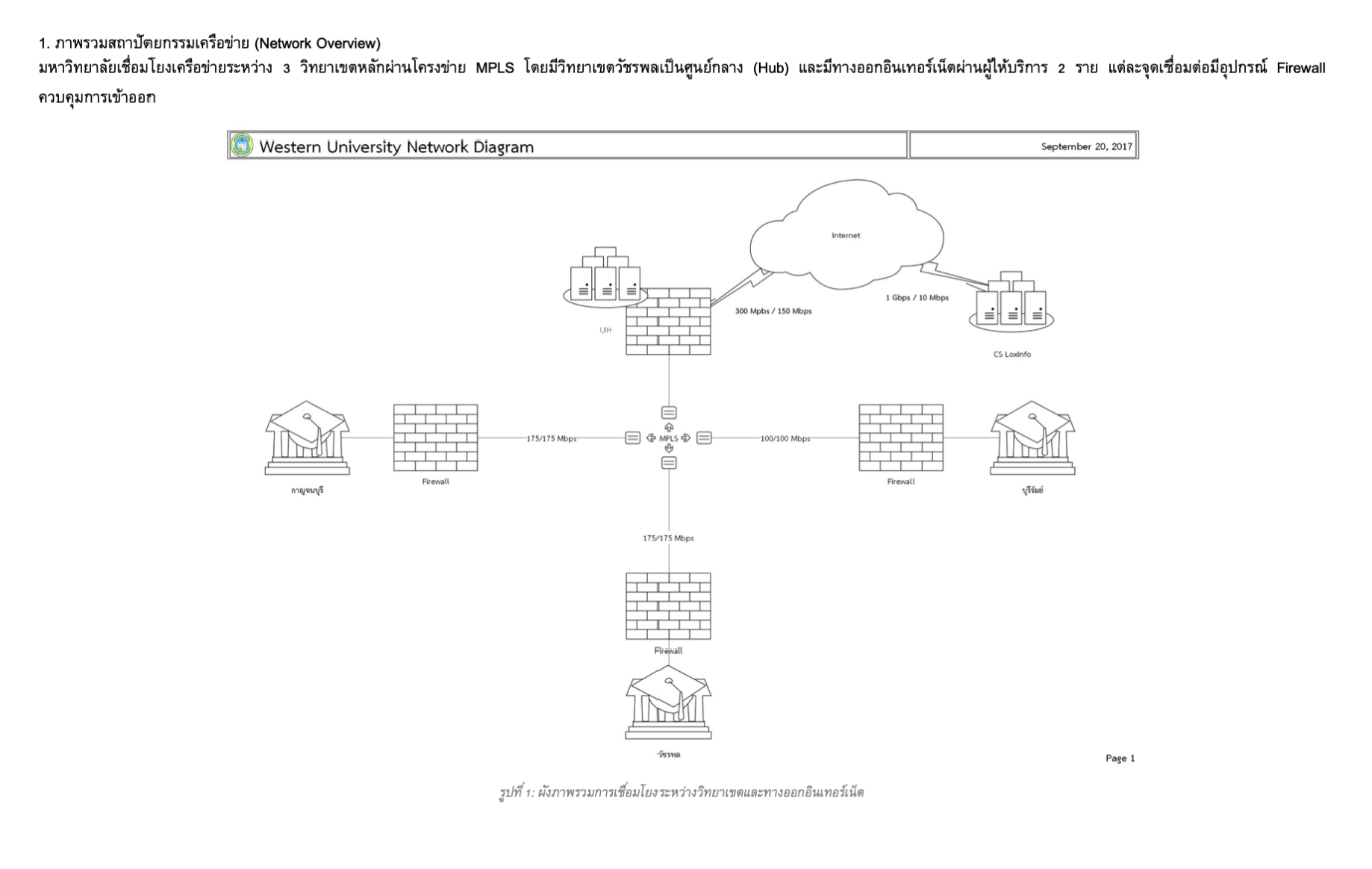

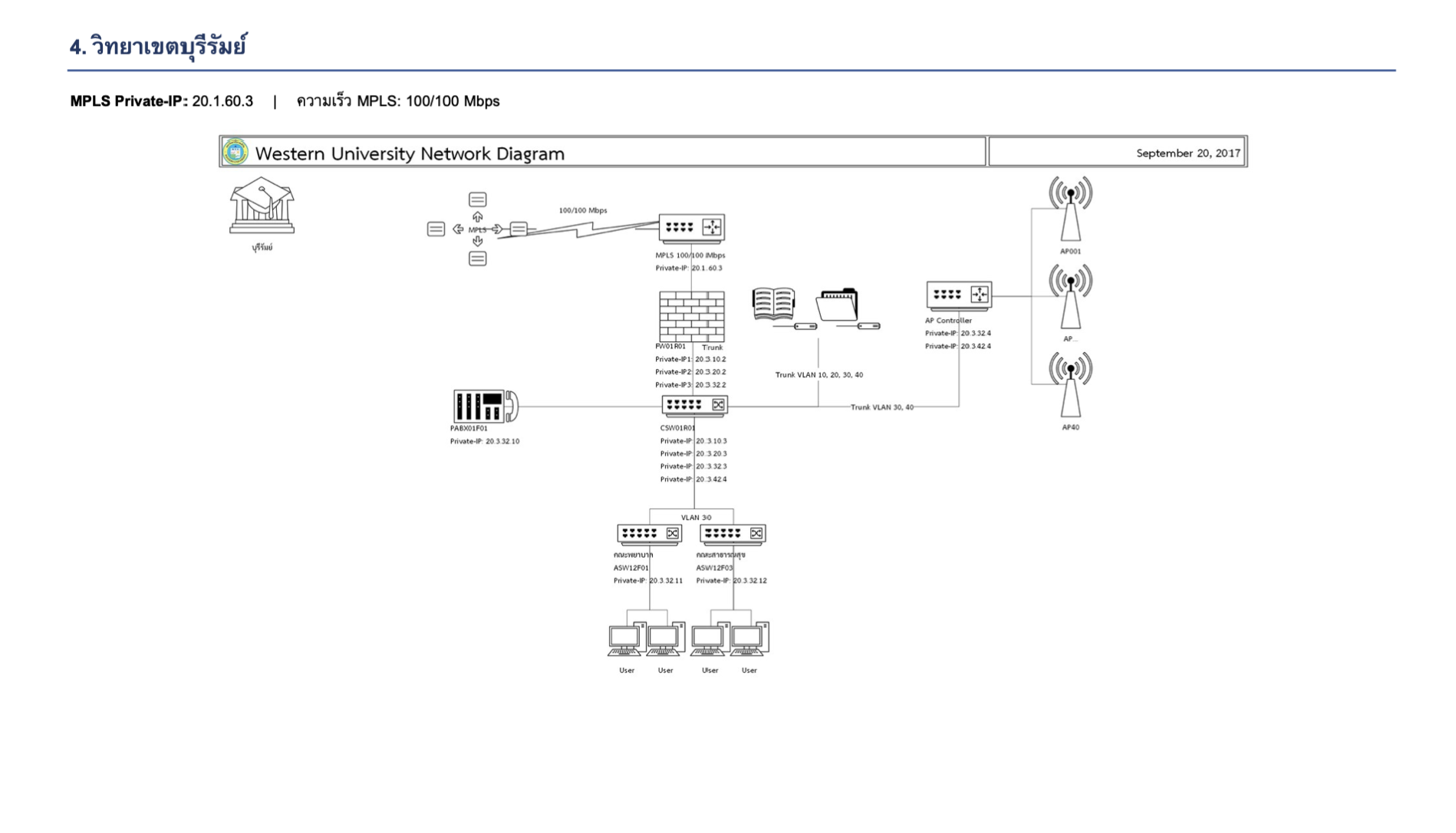

🗺 WAN Topology
คลิกวิทยาเขต ↓ เลือกอยู่ MPLS link (speed)FW Firewall ทุกจุด
วัชรพลHUB

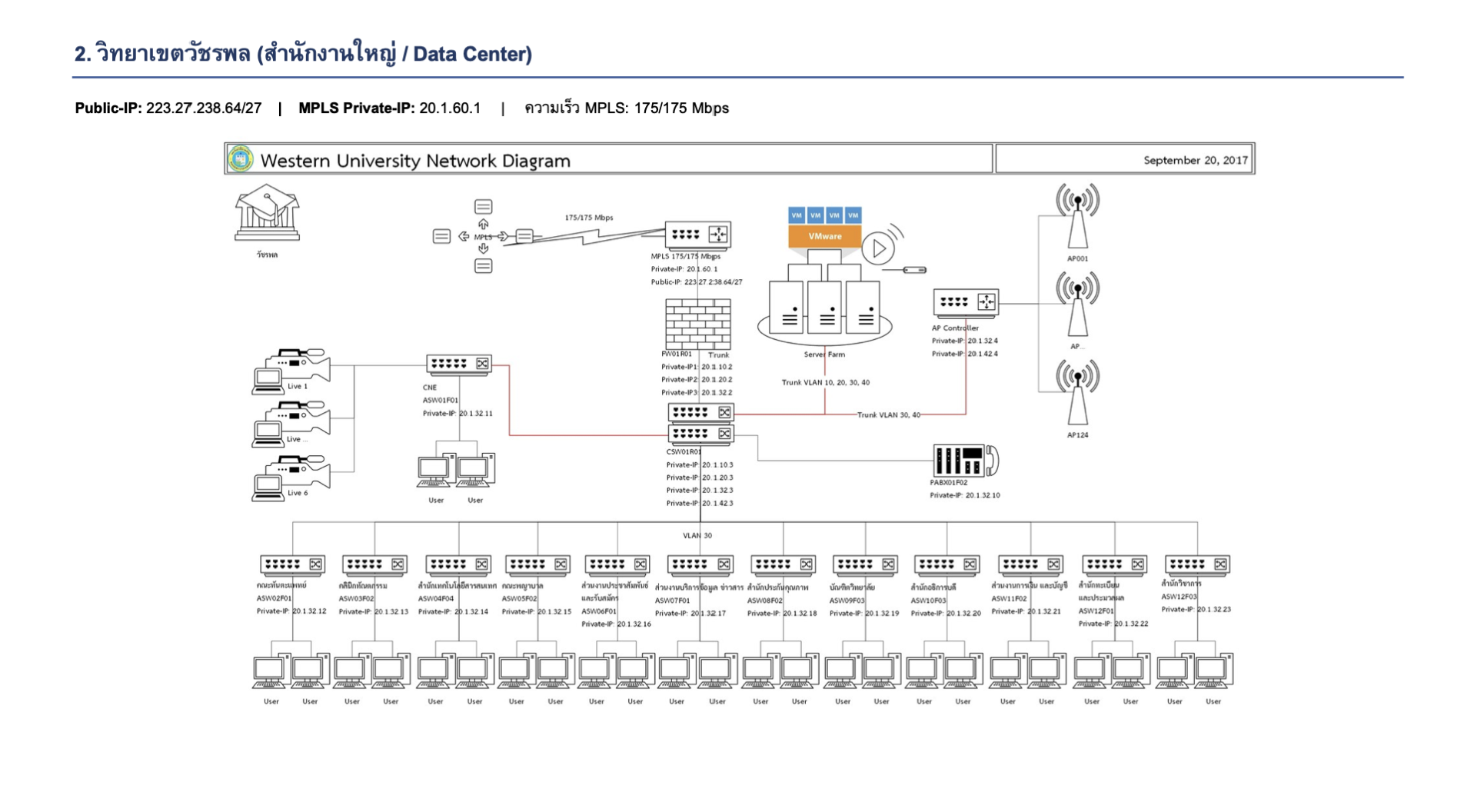

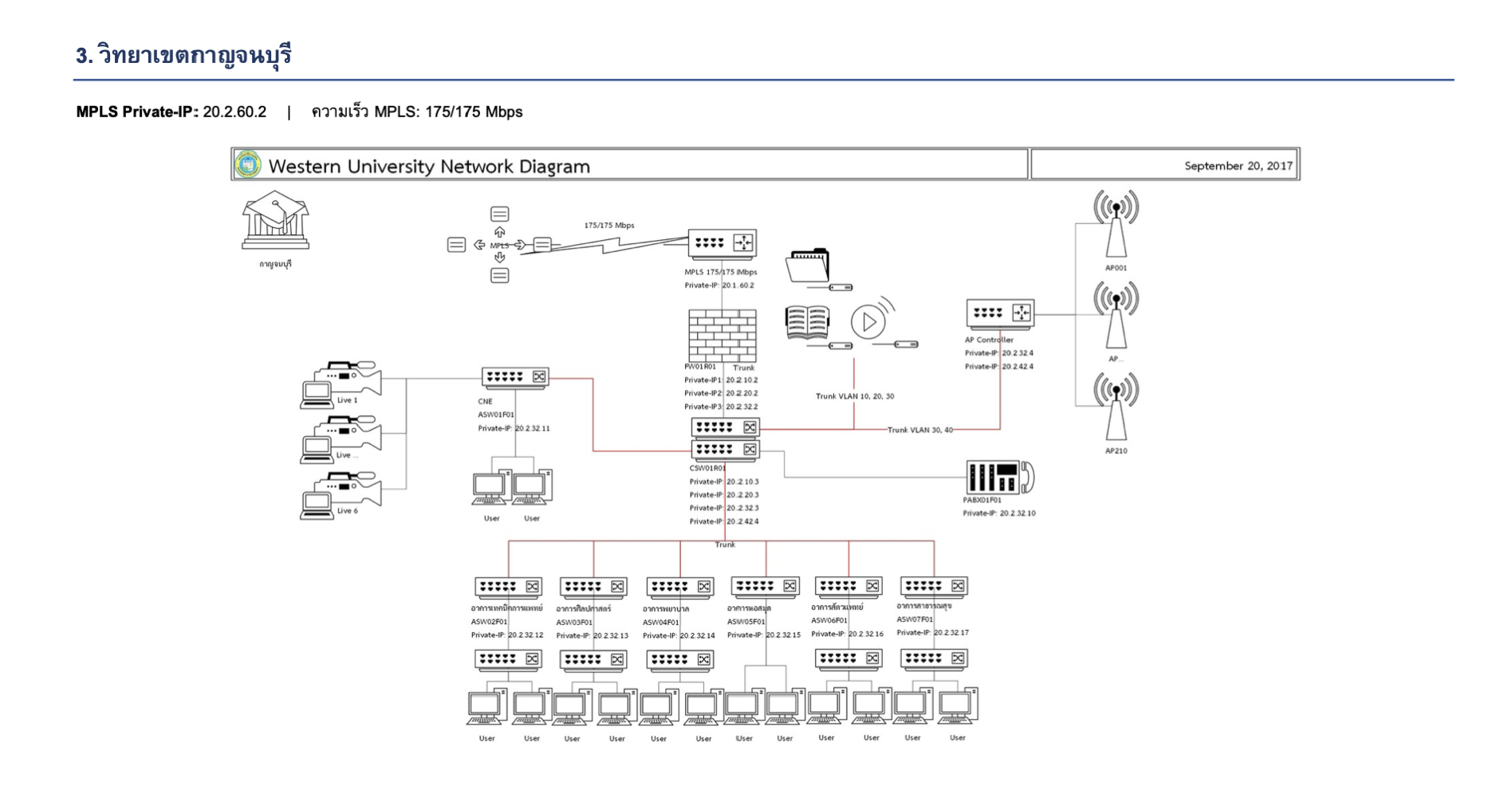

Hub · สำนักงานใหญ่ / Data Center
175 / 175 Mbps
MPLS speed
Public-IP223.27.238.64/27
MPLS-IP20.1.60.1
VLAN10203040
🔥
FirewallFW01R01
20.1.10.2 · 20.1.20.2 · 20.1.32.2
🔀
Core SwitchCSW01R01
20.1.10.3 · 20.1.20.3 · 20.1.32.3 · 20.1.42.3
🖥
Server FarmVMware
VMware · VM cluster · Trunk VLAN 10/20/30/40
📶
AP ControllerAP001–AP124
20.1.32.4 · 20.1.42.4
☎️
PABXPABX01F02
20.1.32.10
🎥
CNECNE · ASW01F01
20.1.32.11 · Live streaming ×6
Access Switches · 12 คณะ/อาคาร
คณะทันตแพทย์ASW02F01 · 20.1.32.12
คลินิกทันตกรรมASW03F02 · 20.1.32.13
สำนักเทคโนโลยีสารสนเทศASW04F04 · 20.1.32.14
คณะพยาบาลASW05F02 · 20.1.32.15
ประชาสัมพันธ์และรับสมัครASW06F01 · 20.1.32.16
บริการข้อมูล ข่าวสารASW07F01 · 20.1.32.17
สำนักประกันคุณภาพASW08F02 · 20.1.32.18
บัณฑิตวิทยาลัยASW09F03 · 20.1.32.19
สำนักอธิการบดีASW10F03 · 20.1.32.20
การเงินและบัญชีASW11F02 · 20.1.32.21
ทะเบียนและประมวลผลASW12F01 · 20.1.32.22
สำนักวิชาการASW12F03 · 20.1.32.23
